北千葉取水場

更新日:2020年10月6日更新 印刷用ページ表示
<外部リンク>

川から導かれた原水は、取水場で砂や匂いなどがとり除かれます

 原水は、利根川水系江戸川の河口から約25キロメートル上流にある取水口から取水し、約400メートル離れた取水場の 沈砂池で砂を沈降させ、取水ポンプで約5キロメートル離れた浄水場へ送ります。

※フローをクリックすると拡大します

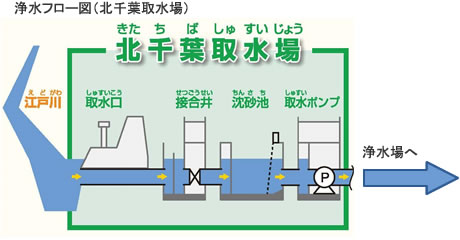

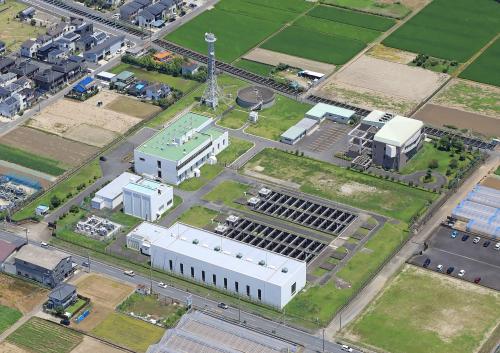

j浄水フロー図(北千葉取水場) 取水場

所在地 松戸市七右衛門新田 539-2番地
敷地面積 30,473平方メートル

取水導水施設

取水・導水施設の情報
取水口 幅20.0メートル(5.0メートル×4連) 取入れ水深1.186メートル RC造 1式
取水門 径間2.3メートル×呑口高2.7メートル 鋼製ローラーゲート 電動ワイヤーロープ巻取式 2門
取水渠 幅2.3メートル×高さ2.7メートル×長さ127メートル RC造 2連
接合井 幅7.8メートル×長さ9.1メートル×有効水深3.2メートル 有効容量217立方メートル RC造 2井
取水管 直径3,200ミリメートル鋼管 405メートル
沈砂池 幅9.0メートル×長さ45.0メートル×有効水深3.1メートル
有効容量1,255立方メートル RC造
4池
活性炭注入室 延床面積2,014平方メートル 地上1階 地下1階 SRC造 1棟
活性炭注入設備 乾式(乾燥粉末活性炭) 貯留容量450立方メートル(150立方メートル×3槽) 1式
原水pH調整設備 濃硫酸・希釈注入式 貯留容量40立方メートル(20立方メートル×2槽) 1式
取水ポンプ室 延床面積2,985平方メートル 地上2階 地下2階 SRC造 1棟
取水ポンプ設備 立軸片吸込渦巻ポンプ 99.7立方メートル/分×20メートル×4台
49.85立方メートル/分×20メートル×2台
1式
調圧水槽 有効容量483立方メートル PC造 1箇所
受変電設備 受電66キロボルト 常用・予備 2回線受電 ガス絶縁開閉装置 1式
自家用発電機室 延床面積470平方メートル 地上1階 RC造 1棟
自家用発電設備 ガスタービンエンジン 2,500キロボルトアンペア×1台 1式
導水管 直径2,400ミリメートルダクタイル鋳鉄管鋼管 4,951メートル

特高変電設備の写真
特高変電設備

自家用発電設備の写真
自家用発電設備

計算機設備の写真
計算機設備

固定無線設備の写真
固定無線設備
