導水管更新事業
導水管更新事業（令和元年度〜令和6年度）

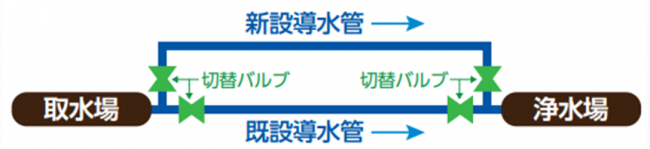

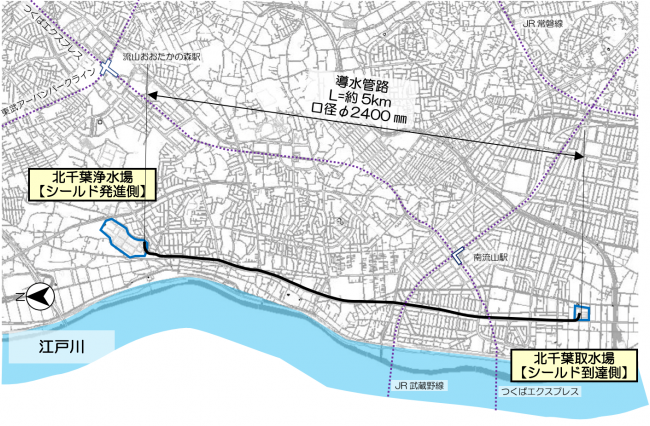

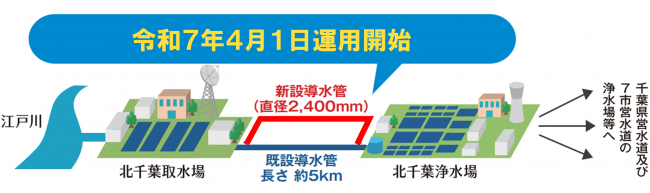

北千葉取水場から北千葉浄水場へ水を送る管（導水管）は、長期間使用しているため更新が必要となっています。
水を止めての工事ができないため、新たに導水管を作っています。

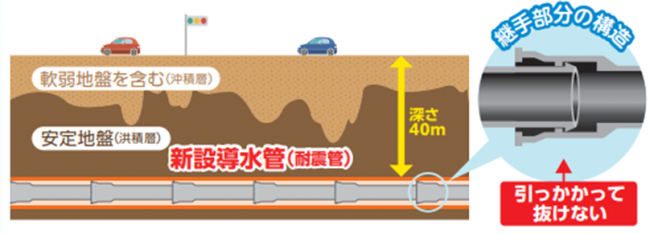

新しい導水管を入れるトンネルは、固く安定した地盤が広がる地下約40ｍのところを浄水場から取水場に向かってシールドマシンで掘り進めていきます。
安全対策の取組
導水管トンネル築造に伴うシールド工事では、地盤のゆるみを防止するためのさまざまな対策を実施しており、安全施工に努めています。
その1：裏込め材の同時注入
掘削によって生じたセグメントと地盤の隙間には、掘削と同時にシールドマシンの注入管から裏込め材を充填して、地盤沈下や構造物などへの影響を防止しています。
※裏込め材：主材に硬化時間等を調整する材料を混合したもので、15秒程度で固まる
その2：圧力制御装置の設置
シールドマシンの圧力センサー（切羽水圧センサー）によって地盤の圧力と泥水の圧力を監視し、バランスを保ちながら掘削することで地盤沈下や構造物などへの影響を防止しています。
その3：地表面の観測
シールドマシンが通過する地表面に観測点（概ね20ｍに1箇所）を設けて、地表面に異常がないか定期的に高さを計測しています。
シールドマシンが通過するときは、1日に1回以上計測を行っています。
シールドマシンの通過1ヶ月後までは、1週間に1回計測を行い、通過3ヶ月後に1回計測を行っています。
これまでの観測では地表面に
異常はありません。
令和6年11月1日現在
※令和4年10月3日掘進完了
シールド工事の進捗状況
シールドトンネル内への本管布設工事のいま（令和6年11月1日現在）
現場フォトギャラリー
発進立坑築造工事
発進立坑の掘削の様子が動画でご覧になれます
（倍速再生）
発進立坑用の鋼製セグメントの上に、圧入桁を設置したところ
（令和2年2月）
発進立坑は、掘削と鋼製セグメントの圧入を繰り返しながら掘り進めます
（令和2年5月）
直径約13m深さ約55mの発進立坑の完成
（令和2年10月）
シールド工事

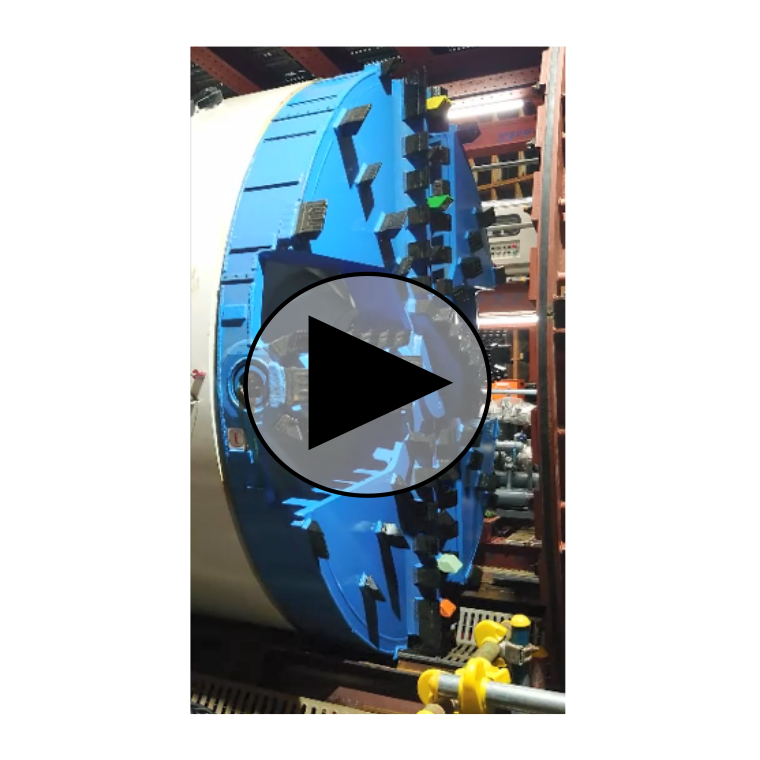

シールドマシン先端の掘削ビットが回転する様子が動画でご覧になれます
（倍速再生）
トンネル内で鋼製セグメントを組立ている様子が動画でご覧になれます

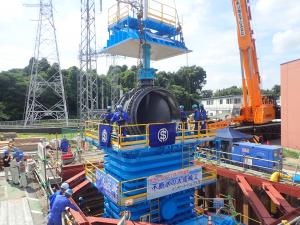

発進立坑にシールドマシンを設置したところ
（令和3年1月）

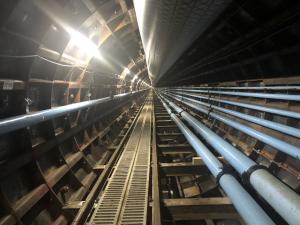

発進立坑付近の工事状況
トンネル中間付近の
工事状況
トンネル先端の
工事状況
（令和4年3月）
シールド掘進完了時の状況
（令和4年10月）
シールド掘進完了時の状況
（令和4年10月）
到達立坑築造工事

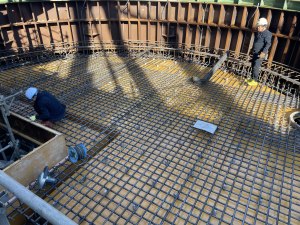

到達立坑の掘削状況
（令和4年3月）
到達立坑の掘削状況
（令和4年3月）
到達立坑の掘削状況
（令和4年3月）

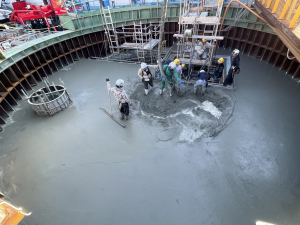

直径約11ｍ深さ約45ｍの
到達立坑の完成
（令和4年8月）
本管布設工事
本管布設工事に着手
（令和5年3月）

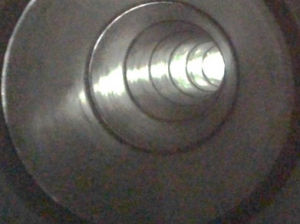

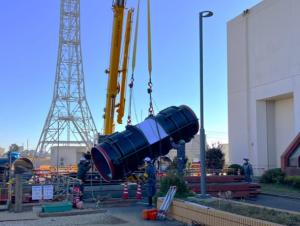

トンネル内配管運搬状況
（令和5年8月）
管接合状況
（令和5年8月）
管外周への裏込め
注入状況
（令和5年8月）

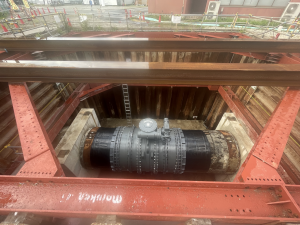

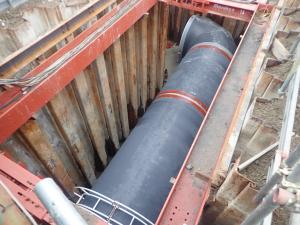

地上部管布設状況
（令和5年12月）

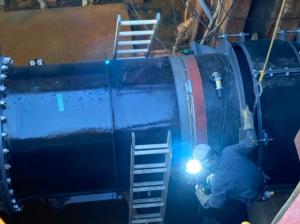

管溶接状況
（令和5年12月）

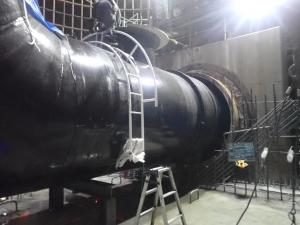

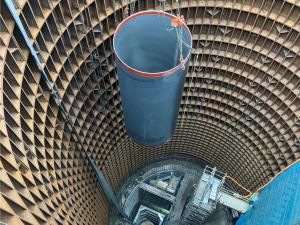

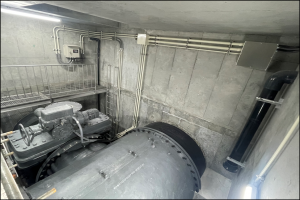

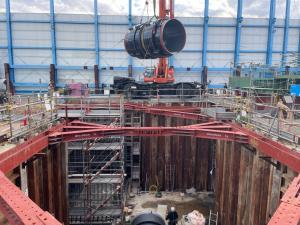

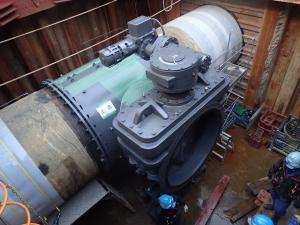

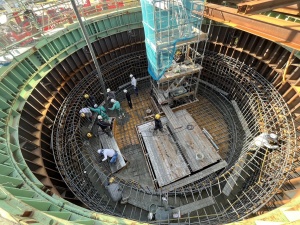

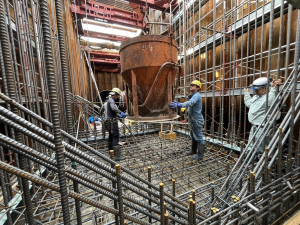

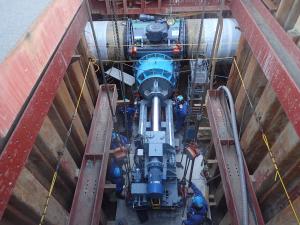

立坑内配管状況
（令和6年5月）

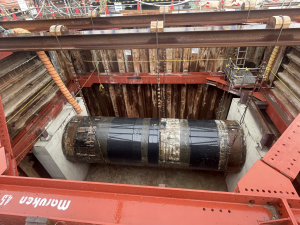

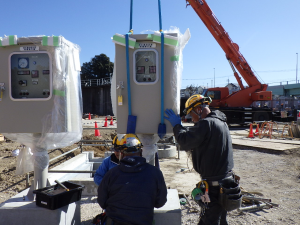

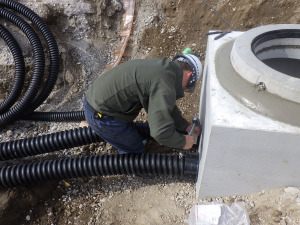

地上部管布設状況（取水場）
（令和6年10月）
